WHZ05Z120-00800-01310-BL0000-7

WHZ05Z120-00800-01310-BL0000-7
WHZ05Z120-00800-01310-BL0000-7

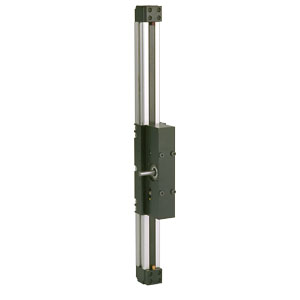

直線運動單元, WHZ50, Belt, Moving Profile Drive, 滾輪 Guide, 0.05 毫米 Repeatability, 800 毫米 Stroke, 1310 毫米 Overall Length, 單長滑塊, 120 毫米 Travel Per Shaft Rev, Shaft On Right Side Without Keyway, 670 N, 6500 Maximum Linear Speed

  • 取代
  • 帶驅動
  • 外部導向輪
  • 速度最高10 m/s

Dimensions

尺寸價值
Ltot1310 毫米
Smax（行程）800 毫米
Travel Per Shaft Rev120 毫米

Specifications

Specifications價值
Belt Type16 ATL 5
Carriage Type單長滑塊
DriveBelt, Moving Profile
Guide滾輪
Profile size (width × height)50 x 50 mm
Shaft ConfigurationShaft On Right Side Without Keyway
Shaft OrientationRight Angle
Shaft QuantitySingle Shaft
Weight11.2 kg
保護選項Standard Protection
額定行程800 毫米

Performance

Performance價值
Input speed, maximum3250 轉每分
Maximum Acceleration40 m/s²
Maximum Linear Speed6500
Repeatability0.05 毫米
負載，動態670 N
